Grúa de montaje de torre de doble brazo horizontal

La grúa de montaje de torre de doble brazo horizontal ZJCM es un equipo de elevación innovador y especializado desarrollado por Zhejiang Construction Machinery (ZJCM) para el montaje eficiente y seguro de torres de transmisión de energía. Este equipo integra dos brazos de elevación horizontales, un sistema de elevación y control inteligente, lo que representa la dirección tecnológica de punta-de la maquinaria moderna de construcción de líneas eléctricas.


1. Principio de funcionamiento

Diseñado para-la construcción de torres en el sitio en sistemas de energía, el poste de doble brazo horizontal-cuenta con dos brazos horizontales-montados en los lados con capacidad de abatimiento mediante carros. Un sistema giratorio en la parte superior del poste acciona los dos brazos para cubrir toda el área de elevación de material de la torre. Dos mecanismos de elevación-montados en el suelo accionan simultáneamente los ganchos (instalados en los carros de carga de los dos brazos) para elevar los materiales de la torre a la posición requerida. Cuando la elevación general alcanza una cierta altura, el sistema de elevación hidráulica basado en el suelo- eleva el cuerpo de la torre del poste a través de un marco de elevación, aumentando así la altura de elevación requerida.

2. Sistema de monitoreo de seguridad patentado

La grúa está equipada con el sistema de monitoreo de seguridad patentado de nuestra empresa, que rastrea de forma independiente los parámetros operativos críticos, incluida la altura de elevación, el peso de elevación, el radio de elevación, el momento de elevación y la diferencia de momento entre los dos brazos. Todos los datos se muestran en un panel LCD intuitivo y fácil-de-lectura en la consola de control en tierra. Toda la máquina es fácil de operar, segura y confiable.

ZJCM ofrece una variedad de especificaciones para grúas de montaje de torre de doble brazo horizontal para satisfacer las necesidades de montaje de torres de diferentes niveles de voltaje y entornos de construcción.

T2T1500

T2T100

T2T80

T2T70

Modelo		T2T1500	T2T100	T2T80	T2T70
Fotos
Momento de elevación nominal (tm)		1500	100	80	70
Momento de desequilibrio nominal (tm)		450	40	40	30
Rango de abatimiento /m		5-50	2-21	2-21	2-23
Altura máxima de elevación (m) (Bajo-la altura del gancho)	Altura final de trabajo	427	202	202	150
	Altura independiente-	36	22	22	21
Izar	Caer	4/4	4/4	4/4	4/4
	Capacidad de carga(t)	30/30	8/8	5/5	5/5
	Velocidad (m/min)	0-20/0-20	0-24/0-24	0-30/0-30	1.8-30/1.8-30
orzar	Velocidad (m/min)	0-20/0-20	0-20/0-20	0-20/0-20	0-20/0-20
	Potencia (kW)	15/15	4/4	2.2/2.2	2.2/2.2
elevación	Velocidad (m/min)	0.39-0.51	0.71	0.71	0.5
	Potencia (kW)	230	2×7.5	2×7.5	7.5
Girando	Velocidad (r/min)	0-0.4	0-0.35	0-0.35	0-0.3
	Potencia (kW)	4×18.5	1×4	1×4	1×4
Potencia total (kW) (Excepto el motor del mecanismo de elevación y el mecanismo de elevación)		104	12	8.4	8.4

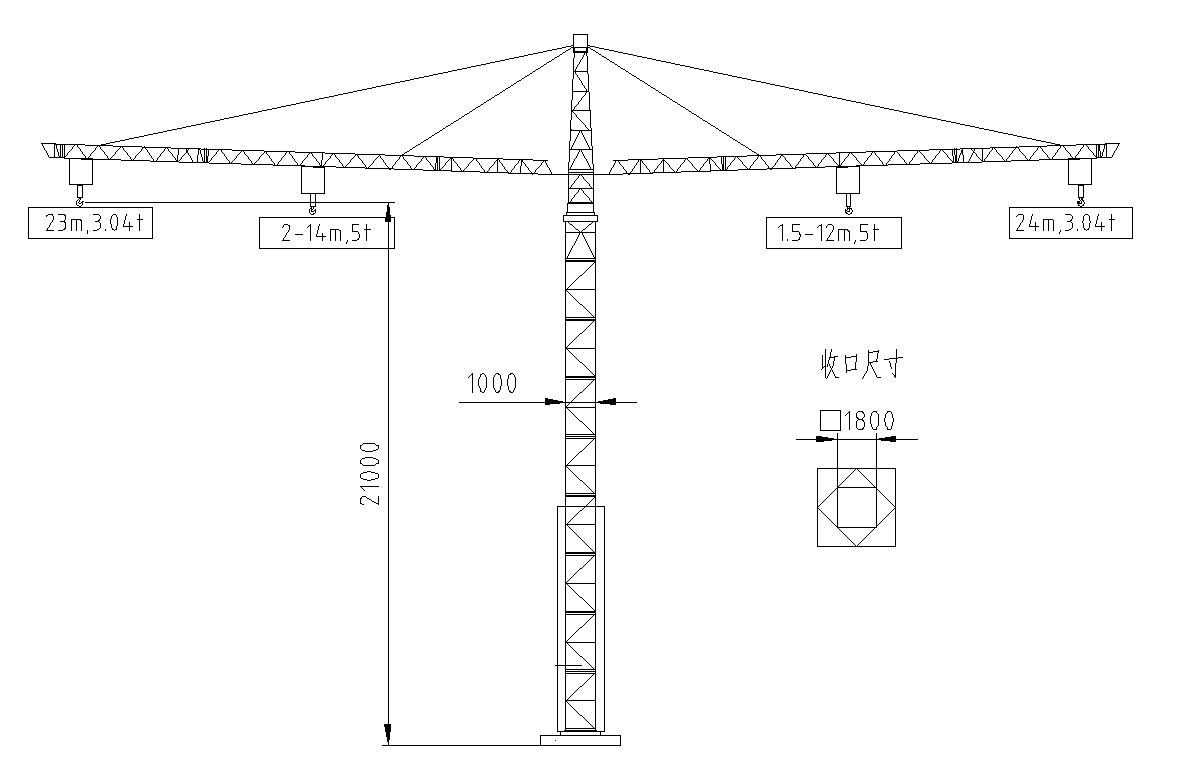

Dimensión mínima de pluma retraída (mm)		8500×4500	3200×2000	3200×2000	1800×1800
Peso máximo de una sola pieza (t)		13.5	1.3	1.3	1.5
Escenarios de aplicación recomendados		Ingeniería de cruce extra-grande	Ingeniería de cruce extra-grande	Ingeniería de cruce extra-grande	Ingeniería de líneas de áreas montañosas y montañosas

Componentes clave
La estructura principal del equipo incluye: parte superior de la torre, tirantes, brazos, carros, ganchos, cuerpo de la torre de giro, cojinetes de giro superiores e inferiores, secciones estándar, marco de elevación, marco de base y placa base de cimentación. Los mecanismos principales incluyen mecanismos de elevación, abatimiento, elevación y giro, así como un conjunto completo de dispositivos de control eléctrico y protección de seguridad.

Sistema de monitoreo de seguridad inteligente patentado
Esta máquina está equipada con el sistema de monitoreo de seguridad desarrollado independientemente por ZJCM, que puede monitorear y mostrar de forma independiente parámetros clave como la altura de elevación, la carga, la amplitud, el torque y la diferencia de torque entre los dos brazos en tiempo real. Todos los datos se muestran claramente en la pantalla LCD de la consola de control en tierra, lo que garantiza un funcionamiento intuitivo, seguro y fiable, evitando eficazmente riesgos de sobrecarga y desequilibrio.
